当前位置:主页导航 > 产品展示 > GZGC2 悬挂式不锈钢超载转鼓


GZGC2

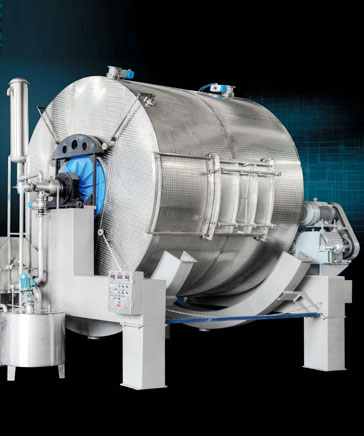

悬挂式不锈钢超载转鼓
主要功能

使用该不锈钢转鼓可以减少浸水、 鞣制、染色工序用水量以及化工原料用量,从而减少了废液总量排放。 鼓内采用新式结构 ,在同样工艺时间内使皮张更柔软、染色更均匀。转鼓出皮时无阻碍,更爽快,可比普通转鼓多装载30%以上,装载总量达到转鼓容积的60%-70%。

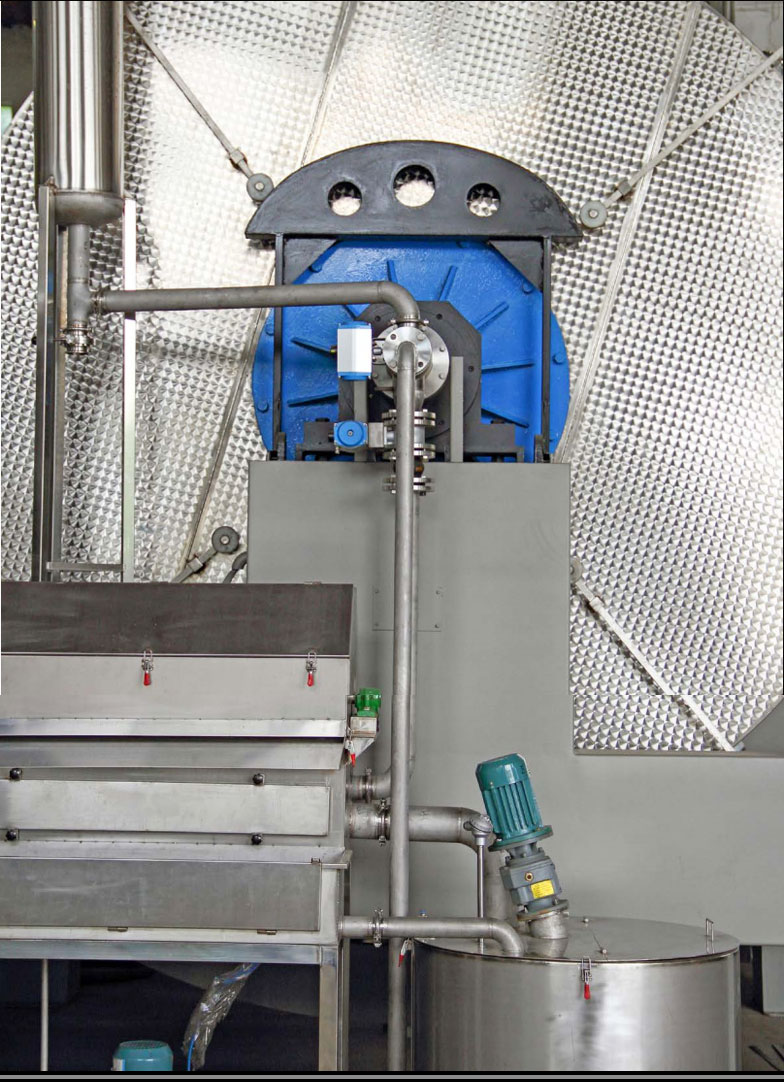

1、转鼓鼓体采用不锈钢板材制作,鼓体内外层之间用优质保温材料填充。转鼓配有单方向旋转自动液体循环过滤系统。为方便操作,在机器右侧装有辅助控制电器箱。

2、转鼓一侧配置重锤排气阀,从而确保鼓体在工作过程中始终鼓内无压力。

3、鼓体内装高位分段式档板。转鼓旋转时,不论是常规载量还是超载装载量,均能充分翻动鼓内皮革和液体,翻动过程中会使皮革和液体呈S型路线行进。转鼓在较高转速下运转皮革也不打卷。

4、传动系统:电动机经转鼓专用减速箱变速后,再通过齿轮带动鼓体转动。减速箱的主动轴上配置了气动刹车装置。

5、电气控制系统:采用变频调速、PLC电路控制。





主要技术参数
型号规格 GZGXC2-
250×220
GZGXC2-
250×250
GZGXC2-
300×250
GZGXC2-
300×300
GZGXC2-
350×300
鼓体尺寸 mm Φ2500×2200 Φ2500×2500 Φ3000×2500 Φ3000×3000 Φ3500×3000
鼓口尺寸 ( 轴向长×径向弦长 ) mm 700×700 800×800 850×1000 900×1000 1100×1200
装载容积 6.0 6.89 10.18 12.36 17.13
浸水转速 rpm 1-1.3 1-1.3 0.8-1.1 0.8-1.1 0.7-0.9
鞣制转速 rpm 2-2.6 2-2.6 1.6-2.2 1.6-2.2 1.4-1.8
复鞣染色转速 rpm 4-5.8 4-5.8 3.3-4.8 3.3-4.8 2.8-4.1
复鞣染色增加转速 rpm 7.2-10.5 7.2-10.5 6-8.7 6-8.7 5-7.4
主电机功率 kw 11-15 11-15 15-18.5 18.5-22 22-30
泵电机功率 kw 2.2 2.2 3 3 3
过滤机电机功率 kw 1.1 1.1 1.5 1.5 1.5
搅拌器电机功率 kw 0.37 0.37 0.37 0.37 0.37
电热功率 ( 或蒸汽 ) kw 4.5~9 4.5~9 6~12 6~12 9~12
调温范围 10-80 10-80 10-80 10-80 10-80
外形尺寸(长) mm 4800 5100 5360 5860 6000
外形尺寸(宽) mm 3600 3600 4100 4100 4600
外形尺寸(高) mm 4400 4400 4600 4600 5000
整机重量 t 6.2 6.8 6.8 9.2 10.8
